PCM設備與PDH光端機級聯指導

眾所周知，PCM設備是通過2M通道承載著各種業務數據，PDH光端機是通過光纖傳輸標準2M數據。目前在國內使用PDH光端機與PCM設備級聯是最常見的組網方案之一，但不少用戶會遇見這樣的一個問題，“PCM設備與PDH光端機是怎么連接？”。下面銀訊公司為您簡述PCM設備與PDH光端機級聯操作方法（以銀訊公司ZMUX-30 PCM復用設備和ZMUX-100（4*E1） PDH光端機舉例）：

一、PDH光端機鏈路接線

ZMUX-100作為光傳輸設備就是把電信號（PCM設備信號）轉換成光信號在光纖上傳輸。作為兩端站點間的橋梁，一般情況下我們先把ZMUX-100鏈路調通，使ZMUX-100處于正常運行狀態，再級聯ZMUX-30應用。

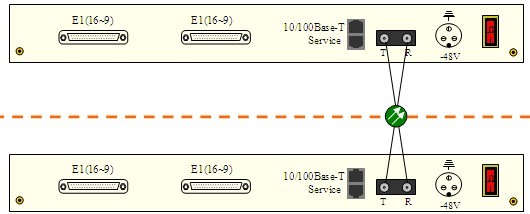

ZMUX-100標配是雙纖傳輸，有收、發兩個光接口（左發右收），局端的收接口要對應連接遠端的發接口，局端的發接口要對應連接遠端的收接口，只有收對發接口對應接通，ZMUX-100才能夠正常工作（如下圖）。若設備PWR燈亮，其它告警燈不亮則證明連接正常。（可參考：PDH光端機安裝調試指導）

二、PCM設備級聯PDH光端機

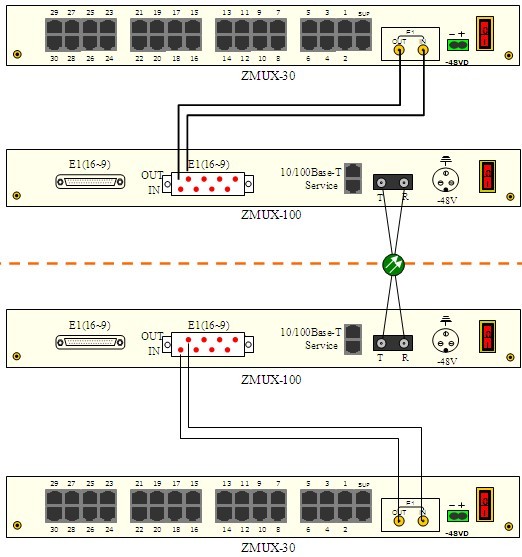

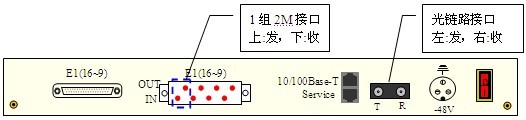

當ZMUX-100正常工作時，我們就可以進行ZMUX-30級聯ZMUX-100這一步了。ZMUX-100的2M接口是采用DB37-CC4B-8/DB37-CC4B-16轉換器，上和下兩個CC4接頭為一組2M，上面是發，下面是收（如下圖1），ZMUX-30的2M接頭是左發右收，這時我們只需要用1根雙芯同軸線將ZMUX-100和ZMUX-30的2M接頭收、發對應連接起來（如下圖2）。

圖1

圖2

若ZMUX-30 PWR燈亮，其它告警燈不亮則證明連接正常（可參考：PCM設備安裝調試指導手冊）。工程時切記DB37-CC4B轉換器是上發下收，上下兩個CC4接頭為一組2M接頭，按照上圖所示接線則可。

結總

PCM設備級聯PDH光端機工程上需要注意鏈路接口和級聯線纜細節方面，有時候正因?yàn)镻DH光端機的光接口沒插緊或PCM與PDH級聯部分線纜沒做好導致工程沒有調通。如果線路連接正確，線纜等外圍環境都沒問題，但工程還沒調通可以聯系銀訊通信公司，24小時在線為您服務。
