甚高頻/雷達數據IP、E1與光纖三鏈路保護傳輸

本方案是選用ZMUX-4102多業務接入與傳輸平臺，解決氣象遠端的甚高頻，雷達數據IP等多路氣象自觀數字信號，實現三路保護傳輸與接入，實現局端對全網氣象自觀信號的集中監控與管理。設備兼容機場空管各種常用業務信號。

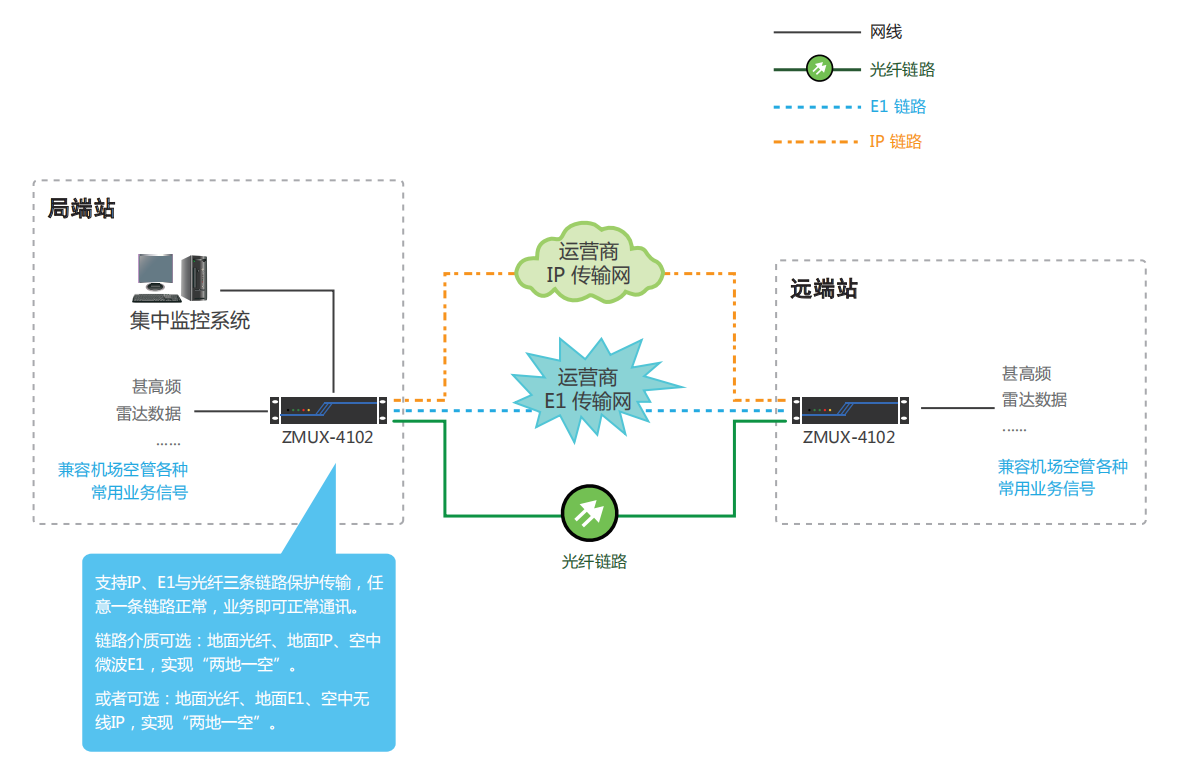

通過1路IP專線、1路光纖和1路E1線路，實現三鏈路自動保護，保障重要業務可靠性傳輸。

正常情況，ZMUX-4102平臺實時監測接入的3路傳輸線路通信質量，默認選用IP專線為主用線路；

當主用IP專線出現故障時，ZMUX-4102自動切換到備用E1線路進行傳輸或者光纖線路；

如備用的兩路其中一路再故障，如光纖線路故障時，如則ZMUX-4102會自動切換到備用鏈路E1線路。

當IP專線恢復正常時，ZMUX-4102自動切換回主用IP專線傳輸。

三個線路建議采用三個方向接入，從空間上進行容災考慮，避免3路地面線路同時中斷的事件發生。

設備簡介

ZMUX-4102可提供標準STM-1/STM-4鏈路接口，作為SDH設備組成SDH自愈環，也可以接入運營商STM-1/STM-4線路，實現廣域范圍的業務傳輸。

支持IP、E1與光纖三條鏈路保護傳輸，任意一條鏈路正常，業務即可正常通訊。

鏈路介質可選：地面光纖、地面IP、空中微波E1，實現“兩地一空”。

或者可選：地面光纖、地面E1、空中無線IP，實現“兩地一空”。

ZMUX-4102IP鏈路接口支持傳輸時延優化、抖動緩存吸收、抗丟包等功能，提高傳輸時穩定可靠性，解決甚高頻語音通訊時出現不連貫、延遲甚至中斷的問題。

方案優勢

1）滿足三路由自動保護傳輸。

2）與傳統方案比較，本方案簡化組網拓?fù)洌瑴p少局端設備投入。

3）MUX-4102設備可選全系統冗余，包括雙電源冗余，雙主控板冗余和多鏈路傳輸保護，高安全可靠性。

4）可實時監測全網ZMUX-4102狀態與性能，如：電源狀態、鏈路狀態、業務狀態等。
