一、現場的準備

檢查機柜的接地與平穩性，確認設備在機柜內的安裝位置已經布置完畢，并且機柜內部和周圍沒有影響設備安裝的障礙物。

為了便于設備的安裝和維護，請在用于安裝設備的機柜前后預留足夠的空間，建議機柜前后與墻面或其它設備的距離不小于1米。

為了便于設備通風散熱，設備安裝到19英寸機柜時，建議機柜內上下相鄰設備間有2U（88.9mm）的空間供設備散熱，并有良好的通風散熱系統，建議機房的凈高不小于3米，并有良好的通風散熱系統。

將設備搬運到機柜附近，以便安裝。

二、檢查模塊

設備出廠時用戶選配的各類型用戶模塊已插入機箱通用模塊插槽中。在需要時，可打開機箱上封板，檢查各模塊是否安裝牢固，若有松脫的請調整插牢。

三、安裝到19英寸機柜

第一步：請操作者佩戴防靜電腕帶（需確保防靜電腕帶與皮膚良好接觸，并確認防靜電腕帶已經良好接地），并檢查機柜的接地與穩定性。

第二步：取出螺釘（與前掛耳配套包裝），將前掛耳安裝到設備上。

第三步：規劃設備安裝到機柜內的位置，并將浮動螺母安裝到機柜內前方孔條上的規劃位置上。

第四步：一位安裝人員用手托住設備的底部，將設備移至機柜內的規劃位置，另一位安裝人員用與浮動螺母配套的M6螺釘，將設備上的前掛耳固定在機柜的前方孔條上。

備注：前掛耳只對設備起固定作用，不能用來承重。

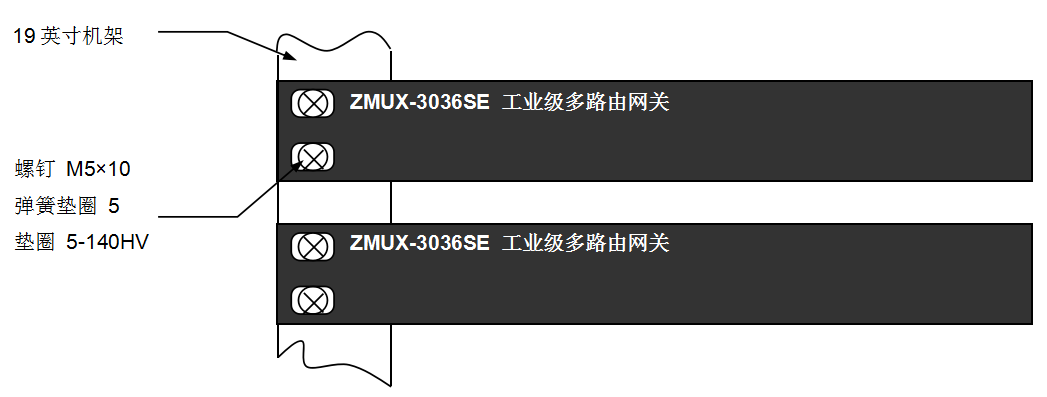

圖4-1：設備上架裝配示意圖

四、連接保護地線

備注：正確連接保護地線是設備防雷、防干擾的重要保障，建議用戶必須正確連接地線。

設備交流或直流電源板上標有接地標識的位置是接地點，用于連接接地線纜，以使感應電、泄漏電能夠安全流入大地，并提高整機的抗電磁干擾的能力。設備接地線纜建議選用一根6平方黃綠地線，根據設備所處的不同安裝環境，請安裝人員選擇適當?shù)慕拥胤绞健?/p>

1)通過接地排接地

當設備所處安裝環境有接地排時，可通過接地線纜將設備與接地排進行連接，從而實現設備的接地。具體步驟如下：

第一步：根據設備與接地排的距離，截取合適長度的接地線纜。

第二步：取下設備交流或直流電源板的OT端子。

第三步：用剝線鉗將接地線纜剝掉約5mm長的絕緣膠皮，將露出的金屬絲穿過絕緣保護套，插入OT端子尾部，用壓線鉗將金屬絲與OT端子尾部加緊固定，并用絕緣保護套套在接觸點部位，利用熱吹風機對保護套進行加熱，使其完全貼合在接觸點，將其密封。

第四步：將套有OT端子的接地線纜安裝到設備接地位置上，并用螺絲刀擰緊。

第五步：取下接地排上的六角螺母，如果用戶準備了合適的OT端子，按照上述"第三步"制作接地線纜的連接頭。如果用戶沒有準備OT端子，可根據接地柱的粗細，用剝線鉗剝掉合適長度的絕緣膠皮，然后用尖嘴鉗將裸露的金屬絲彎成能套接在接地柱上的圓弧。

第六步：將制作好的連接頭套在接地排的接地柱上，用六角螺母將接地線緊固在接地柱上。

備注：消防水管和建筑物的避雷針接地都不是正確的接地位置，交換機的接地線纜應該連接到機房的工程接地。

2)通過埋設接地體接地

當設備所處安裝環境中沒有接地排，附近有泥地并且允許埋設接地體時，可以通過埋設接地體進行接地。具體步驟如下：

第一步 至 第四步：請按照上述（通過接地排接地）方式的第一步至第四步操作。

第五步：將接地線纜的另一端和接地體采用電焊連接，并對焊接點進行防腐處理。

第六步：將焊接有接地線纜的接地體直接打入地下。

備注：對接地體的要求：可采用長度不小于0.5m的角鋼或鋼管，角鋼截面積應不小于50×50×5mm，鋼管壁厚應不小于3.5mm，材料采用鍍鋅鋼材。

3)通過交流PE線接地

當設備所處安裝環境中沒有接地排，且條件不允許埋設接地體時，若設備采用220V交流供電，可以通過交流電源的PE線進行接地。

第一步：請確保交流電源采用帶保護地線的三芯電纜，且PE線在配電室或交流供電變壓器側已良好接地。

第二步：設備的電源電纜也應采用帶保護地線的三芯電纜，并保證設備的PE端子和交流電源的PE線可靠連接。

第三步：若交流電源的PE線在配電室或交流供電變壓器側沒有接地，應及時向供電部門提出整改要求。

五、連接電源線

備注：設備上電之前，建議先連接好保護接地線纜，并保證設備良好接地。

1) 交流電源線的連接

如果用戶選配了交流電源，設備標配有一根1.5米/0.75mm2交流電源線，連接設備到220V交流供電系統。

第一步：請操作者佩戴防靜電腕帶。需確保防靜電腕帶與皮膚良好接觸，并確認防靜電腕帶已經良好接地。

第二步：將交流電源線連接設備端，插到設備交流電源板的電源接口上。

第三步：將交流電源線連接供電系統端，插到外置交流供電系統的插座上。

第四步：檢查設備前面板交流電源的電源指示燈是否變亮，燈亮則表示電源連接正確。

2) 直流電源線的連接

如果用戶選配了直流電源板，設備標配有一個直流電源輸入端子，可使用機房-48V直流電源作為直流輸入。

第一步：請操作者佩戴防靜電腕帶。需確保防靜電腕帶與皮膚良好接觸，并確認防靜電腕帶已經良好接地。

第二步：制作直流電源線。

第三步：將直流電源線另一端接到外置直流供電系統的直流輸出接口上。

第四步：檢查設備前面板直流電源的電源指示燈是否變亮，燈亮則表示電源連接正確。

六、用戶線的連接

a） 設備可提供1~32個用戶接口，對應機箱背部印字為1～32的RJ45插座。設備采用模塊化設計，1片子卡模塊對應1路用戶接口，各模塊獨立工作，故障互不影響，子卡模塊支持混插，訂購時客戶可按實際業務需求裝配子卡模塊。

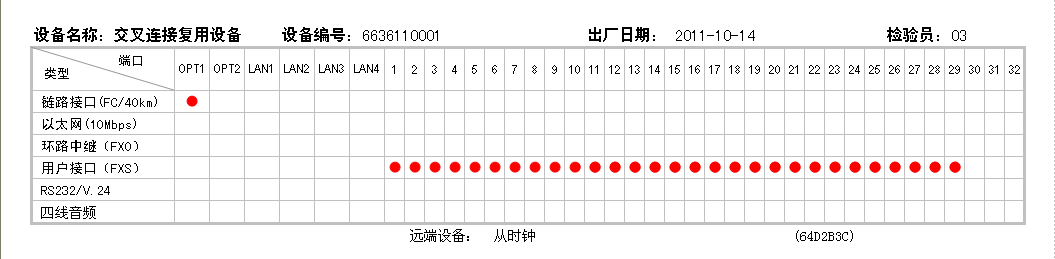

b） 為了方便客戶確定選配的用戶接口位置，每臺設備上方粘貼有用戶接口配置標簽(見圖6-3），標簽上的小紅點顯示用戶選配的用戶接口對應的端口位置。

備注：此標簽僅供參考示意，每臺設備以實際粘貼的標簽為準

圖6-3: 用戶接口配置標簽（參考圖例）

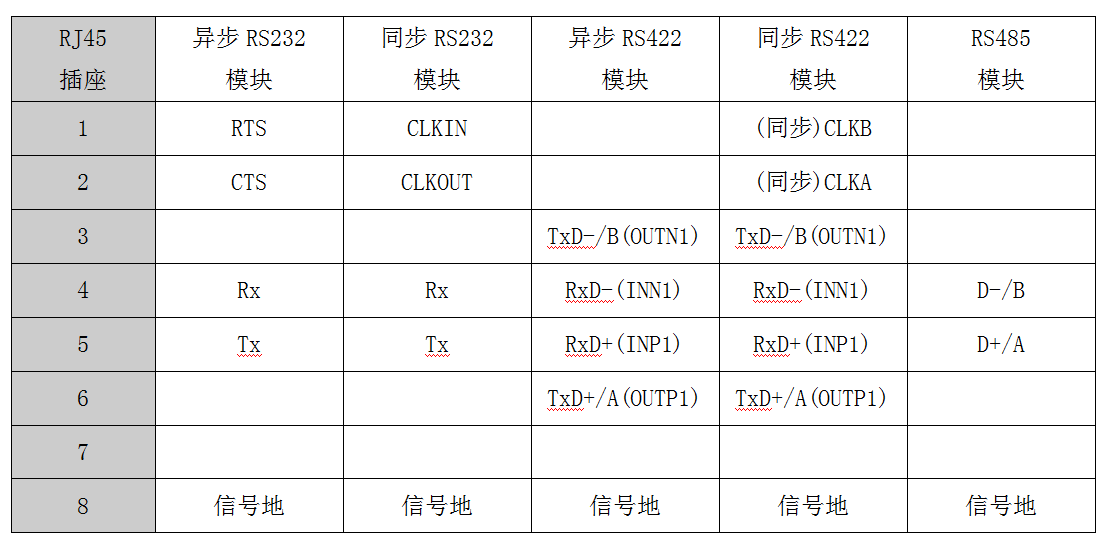

c) 各類型用戶接口模塊對應設備的RJ45連接器的出線表：

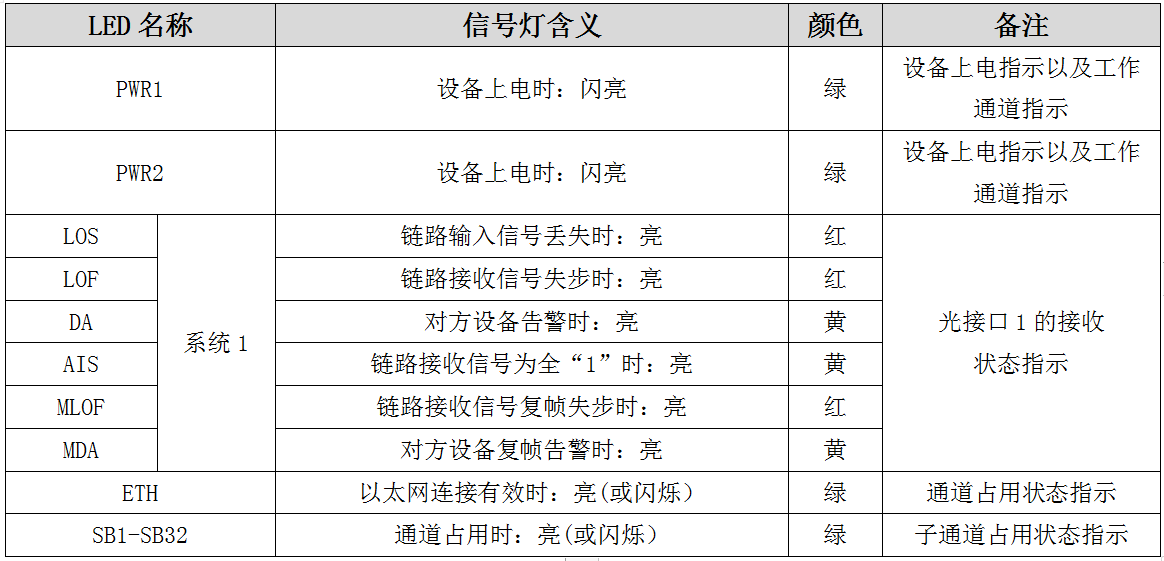

七、面板上信號燈含義

說明：

紅燈亮，表示本端設備故障（包含接線故障）

黃燈亮，表示對端設備故障（包含接線故障）

綠燈亮，僅表示設備工作狀態，無告警含義

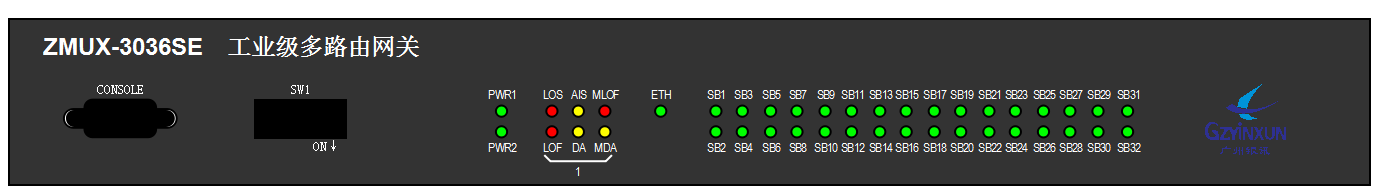

圖7-1：面板指示燈示意圖（設備前視圖）

八、監控口（CONSOLE）出線表

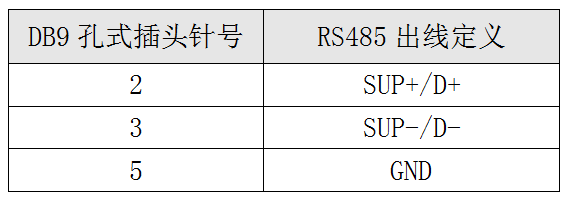

監控口為DB9孔式插頭，用于ZMUX-3036SE設備連接本地PC。監控口的通訊方式為RS485。監控口出線定義如下：

設備通過監控線連接本地PC后，網管的設置及操作請詳見網管軟件使用說明書。

九、撥碼開關SW1（共10位）的設置

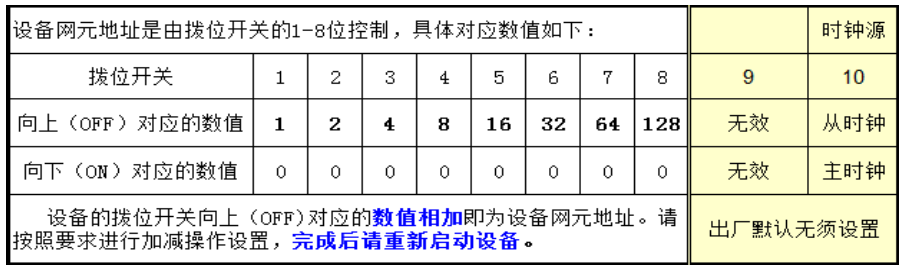

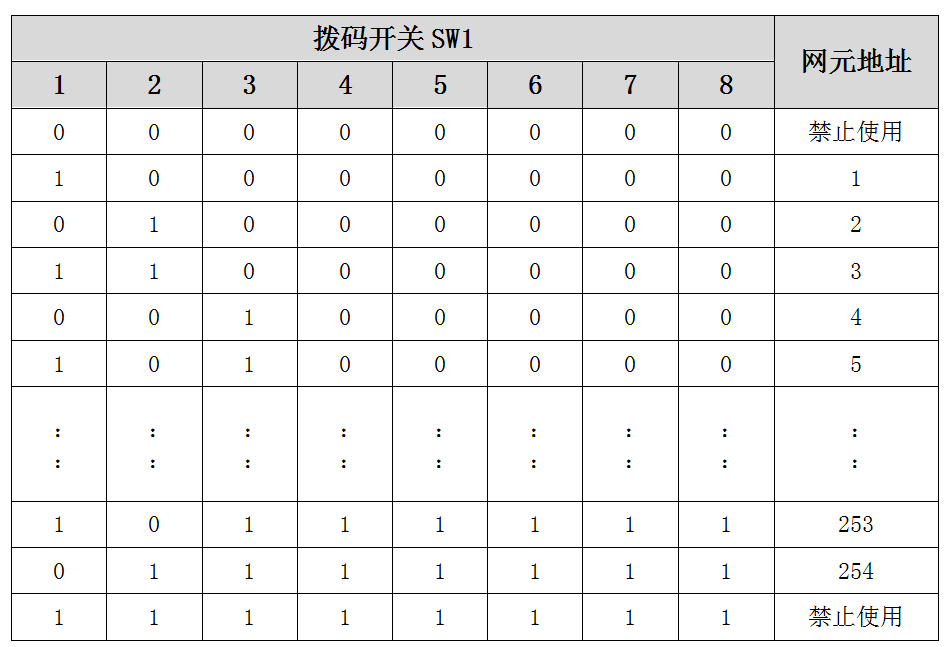

1）撥碼開關SW1共10位其中1～8用于設置設備的網元地址，通過網管監控軟件監控設備狀態。 （O6N=0，OFF=1）。如下表：

撥位開關科學計數法，見下圖：

如：客戶需要設置地址為15，先將撥位開關的1-8位全部撥“ON”，然后進行下面的設定：

首先找到小于15的最接近值：8，代表位為‘4’將撥位開關第4位撥到OFF；

然后減掉剛才設定的值：15-8=7，找到小于7的最接近值：4，代表位為‘3’將撥位開關第3位撥到OFF；

再減掉剛才設定的值：7-4=3，找到小于3的最接近值：2，代表位為‘2’將撥位開關第2位撥到OFF；

再減掉剛才設定的值：3-2=1，找到小于1的最接近值：1，代表位為‘1’將撥位開關第1位撥到OFF；

這樣就將設備的地址碼設置為15了。

同理，如果客戶設置了一組撥位開關：如1-8位設置為：10001001（ON=0，OFF=1）

讀取第一個1對應的位“1”數值為1；第二個1對應的位“5”數值為16；第三個1對應的位“8”數值為128；那么網元地址為：1+16+128=145。

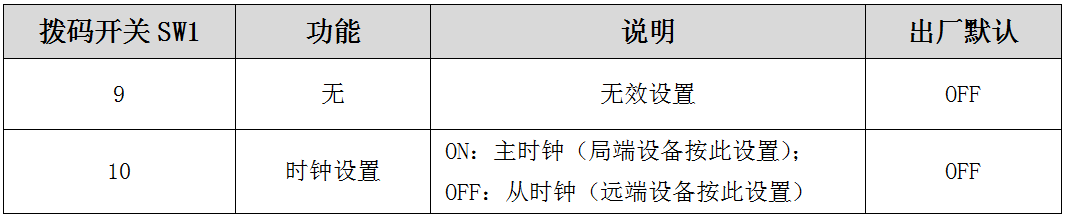

2）撥碼開關SW1的9～10用于其他設置。如下表：

備注：

1）設置好撥碼開關后，必須重啟設備才能使設置生效。

2）同一個監控網絡里的任意2個設備地址不可相同，否則會引起地址沖突。為避免地址沖突，出廠時已經設置好地址，并在設備前面板粘貼標簽，若無特殊原因，請勿更改設置。

3）ZMUX-3036SE做為遠端設備使用時，建議地址碼設為64 ~255。
