PDH設備原理及應用

隨著5G大時代通信的發展，網絡的普及和廣泛應用、電信新業務的不斷新增涌現，同時對傳輸網的可靠性、靈活性和針對性提出了更高的要求。

PDH作為一種結合了高速大容量光纖傳輸技術和智能網絡技術的新體制，已經得到廣泛的應用。

我們來介紹下PDH設備系統的基礎，和銀訊的PDH產品。詳細介紹了ZMUX-100設備的系統結構、特點、系統功能、系統配置、應用與組網，并結合設備的系統特性重點介紹了PDH設備的安裝、測試和維護等。

首先講講慨念

PDH光傳輸設備在數字通信系統中，傳送的信號都是以數字化的脈沖序列。

PDH光傳輸設備在數字傳輸系統中，有兩種數字傳輸系列，一種叫“準同步數字系 列”（Plesiochronous Digital Hierarchy），簡稱PDH。

采用準同步數字系列（PDH）的系統，是在數字通信網的每個節點上都分別設置高精度的時鐘， 這些時鐘的信號都具有統一的標準速率。盡管每個時鐘的精度都很高，但總還是有一些微小的差別 。為了保證通信的質量，要求這些時鐘的差別不能超過規定的范圍。因此，這種同步方式嚴格來說 不是真正的同步，所以叫做“準同步”。

ZMUX-100設備

ZMUX-100是一款PDH光傳輸設備，主要完成E1、以太網業務接入，通過復用到1路光信號傳輸，實現E1信號與以太網信號點對點通信功能。

ZMUX-100采用模塊化，可提供4個4×E1模塊插槽、1個100M以太網模塊插槽，最大可提供16路E1信號 與 2路共享100M以太網信號接入。

ZMUX-100設有2個DB37連接頭，每個DB37連接頭可接入1~8路E1信號，共提供16路E1接口。 ZMUX-100還設有2個RJ45端口，完成2路以太網信號接入，2路以太網共享100M。

主要特點

占用空間少： 采用19英寸1U機箱。

光鏈路口： 可選雙纖 或 單纖。

配置靈活： 可選4×E1、8×E1、12×E1、16×E1四種容量，可選2路共享100M以太網。

雙電源保護： 可選雙電源輸入1+1保護。局端設備、遠端設備，每臺設備都能提供兩塊完全獨立工作的電源板，主、備用保護；

電源監控： 支持局端設備、遠端設備內置電源板工作狀態的實時監控功能，也支持外接艾默生開關電源工作狀態的實時監控功能；

集中監控系統： 可選網管功能，可監測全網設備配置信息、E1鏈路狀態、E1保護狀態、用戶接口狀態等。

業務類型

可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k、ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據等業務模塊。

組網應用

方案一

簡要說明：

局端站與遠端站間通過光纖點對點通訊。局端站1~16路E1接口（2M接口）及1~2路共享速率100M以太網接入到ZMUX-100后轉換成光信號，再連接上光纖傳輸?shù)綄Χ苏具€原出來。

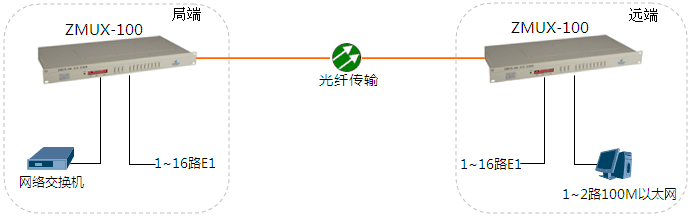

方案一：ZMUX-100光纖點對點組網應用

方案二

簡要說明：

遠端N的ZMUX-30接入60路電話（可選配其它業務）復用成2路E1信號，通過E1接口（2M接口）級聯ZMUX-100，再轉換成光信號，通過光纖傳輸?shù)綄Χ巳ァ?/p>

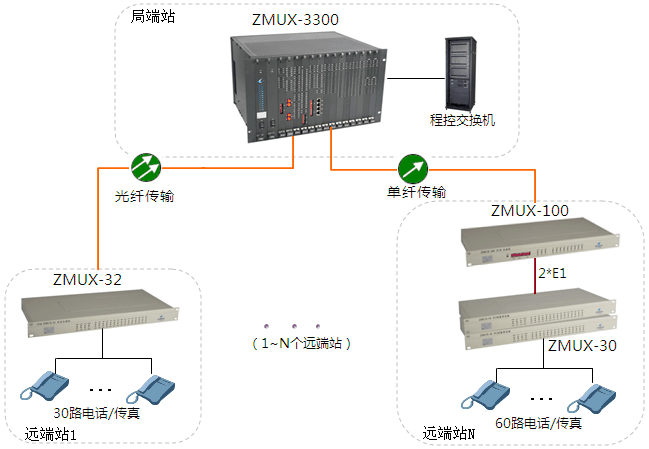

擴展應用：ZMUX-100級聯ZMUX-30配對ZMUX-3300綜合組網
