某機構電話通信專網系統方案

1、概述

通過與某機構客戶相關技術人員的交流，結合我公司在專網通信設備領域的設計研發經驗，提出了一套適合機構客戶通信專網系統的總體技術方案，突出系統在業務規模，網絡結構，維護管理，安全控制，應急處理等方面的特殊需求，還兼顧到未來業務及應用的延續性和擴展性。

機構客戶需求：

目前有1個省級單位（中心站），局端中心站已有程控交換機；

有14個市級遠端用戶站，每個市級單位需提供58路電話業務，1路以太網數據。

有113個縣級遠端用戶站，每個縣級單位需提供28路電話業務，1路以太網數據。

各市級單位、縣級單位與局端中心站的通訊線路都是租用聯通2M專線。

方案拓普?qǐng)D如下：

2、組建通信專網系統的必要性

2.1. 安全性

局端中心站的程控交換機共有3976路（14*58+113*28=3976路）電話透?jìng)鞯较录?jí)14個市級單位和113個縣級單位，省、市、縣各單位之間都是內部電話，安全可靠。

內部專網電話有專門的2M傳輸線路，有專用的通信設備，避免公網電話容易并機、串音、竊聽等問題。

局中心與下級各單位之間同時可組建設一個內部局域網，省、市、縣之間有1路以太網專網數據（2*64K帶寬），做為內部一些重要文件數據的傳輸，安全可靠。

以太網數據占用2*64K帶寬，在2M專線里占用2個64K時隙，做為專門的傳輸通道。PCM設備的脈碼調制技術，保證的以太網有專門的時隙帶寬傳輸，避免了互連網黑客的攻擊。

2.2. 經濟價值

局端中心站已有程控交換機，組建通信專網系統后，省、市、縣各單位之間打電話都是內部電話，免固話月租及長途通話費。

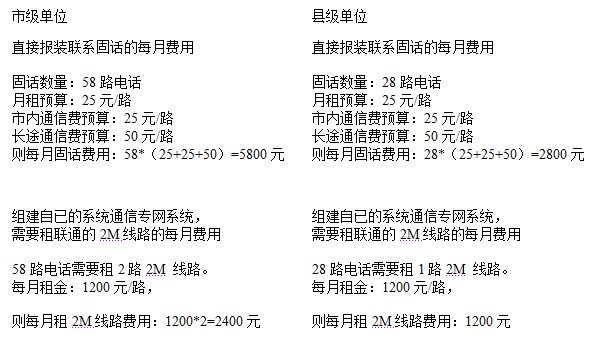

按市級單位58路電話、縣級單位28路電話計算：

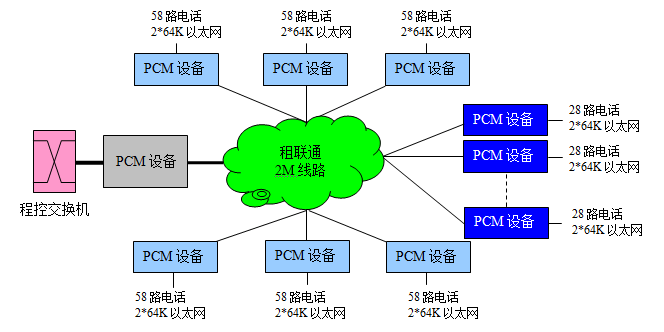

結論：本次組建的某機關單位通信專網系統推薦采用基于E1傳輸線路的PCM基群復接系統，通過租用聯通2M專線，將局端程控交換機的電話透?jìng)鱾鬏數?4個市遠端用戶與113個縣遠端用戶。本系統從交換機、傳輸通道和傳輸設備都與公網沒有任何聯系，從物理上切斷與公網的聯系，確保通話安全保密性。

針對專網客戶的特殊要求，廣州市銀訊通信科技有限公司推薦一款多功能、多業務、智能型、集中式綜合業務接入平臺，型號：ZMUX-3300系列產品，滿足以上客戶的所有需求。

3、解決方案

針對專網客戶特殊應用要求，我司為專網客戶開發了一款ZMUX-3300系列接入平臺，并已在全國各省的政府機關、部隊、公安、煤礦、電力、機場、高速公路、大集團等多個行業專網客戶運行多年，得到客戶一致認可及好評。同時，我司與專網客戶已有近10年合作經驗，一直以來與專網客戶都保持著交流學習，按照專網客戶提出來的一些好建議，對ZMUX-3300系列產品進行更人性化的升級及新增更多組網應用。

ZMUX-3300系列設備采用時分復用（TDM）技術實現多業務的復用和傳輸，在對電話質量與安全保密要求非常嚴格的情形下，這種方式具有明顯的優勢：

1：專網專用

設備通過聯通2M專線傳輸，是專門為機構客戶而建設的通信網，只供機構客戶使用，專網專用，不與公網有任何通信，確保通話內容安全保密。

2：信道獨占

每路電話業務具有自己完全獨有的信道，相互間無任何關聯，近似完全的物理隔離，因此可確保業務信息的安全保密。

3：帶寬獨占

實現業務所需的帶寬是預先確定的，它不會改變，也不會受其它任何因素的影響，因此可確保長期穩定的業務質量。

當數據量不大，2M資源有限時，可以選擇電話、數據一起通過1條2M通道傳輸。電話、數據完全獨立，互不干擾。

4：可擴展性

將來新增站點，只需局端增加插卡、新增站點增加遠端設備即可輕松擴容。

將來現有客戶需要增加電話業務，只需增加插卡、電話接口模塊及遠端設備即可輕松擴容。

將來客戶能夠提供光纖，ZMUX-3300還可升級為光口傳輸，直接接客戶提供的光纖傳輸1~390路電話業務。

還可以根據客戶的需要定制＼改進，量身定做，提供最佳服務。
