雙通道熱備份傳輸路由自動切換方案

方案說明：

目前，國內一些重要部門在傳輸內部重要業務數據時都會選擇主備傳輸路由1+1熱備份，當主傳輸路由出現故障時，系統自動切換到備用傳輸路由，保證重要業務數據通訊不間斷。正如用戶重要電話會議系統、視頻會議系統、重要變電站等工程建設上，為了避免線路出現故障，影響了傳輸質量，用戶可以運用E1通道保護倒換設備實現主備傳輸路由間切換功能。

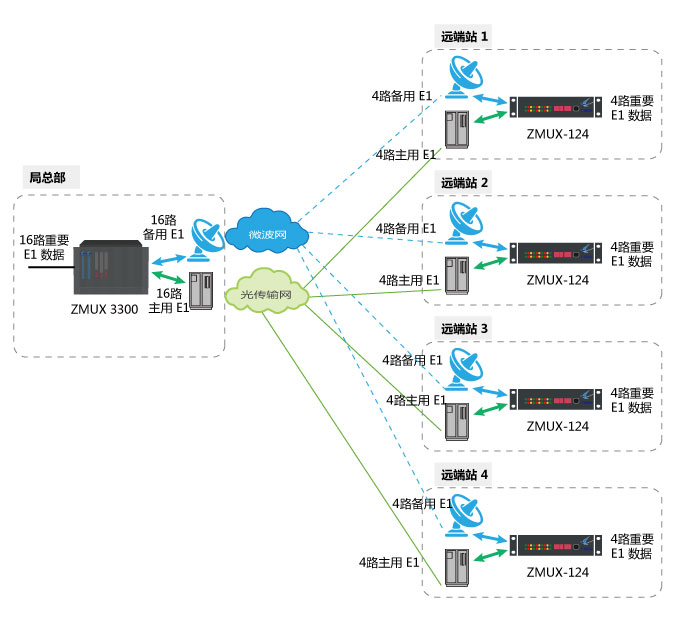

下面是銀訊通信公司運用E1無損傷自動切換設備實現主備傳輸路由間切換的案例。1個局總站對4個遠端站實現傳輸線路中16路主用E1與16路備用E1之間的倒換。主備共32路E1平均分到4個遠端站，一個遠端站平均分得4路主用E1和4路備用E1，遠端站每一個站點最終輸出4路E1供重要數據傳輸。當主用E1線路出現故障時，無損傷切換到備用E1線路，當備用E1線路出現故障時，也能實現無損傷切換到主用E1線路，確保重要E1數據的傳輸和獲取。

已備條件：局總部與4個遠端站點之間共有32路E1傳輸線路，每個遠端站與局端站間有4主、4備用E1鏈路。

用戶要求：局端與遠端間32路E1實現16路主用和16路備用傳輸，其中每一個遠端站實現4路主用和4路備用接入，最終輸出4路E1。

推薦設備：局端：ZMUX-1200（配：4塊M12-4）；遠端：ZMUX-124
