機場氣象觀測系統光纜銅纜備份方案

系統現狀

某機場自動氣象觀測系統現使用芬蘭Vaisala公司生產的氣象觀測設備。場內西、中、東部3個氣象設備點分別鋪建了光纜,并使用廣州銀訊公司電話光端機將Vaisala氣象觀測數據傳輸至航管樓。如圖1所示:

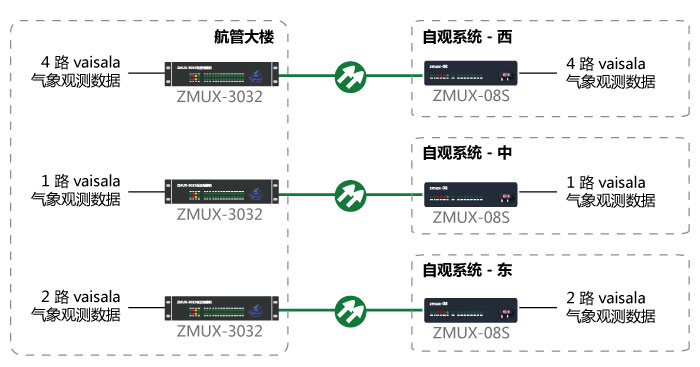

自動氣象觀測系統光纖傳輸圖

圖1:自動氣象觀測系統光纖傳輸圖

工程概況

現西部有一套老款Vaisala自動氣象站、中部有一套長春自動氣象站,需要將這2路自動氣象站數據分別接入到已有的電話光端機/ZMUX-3032,通過光纜傳輸至航管樓端,統一監控與管理。

同時,場內西、中、東部3個氣象設備點到航管樓原有空余的銅纜資源,為了這部分資源得到充分利用,同時提高整套通信傳輸系統安全性及穩定性,現需要新增一套Vaisala氣象觀測數據銅纜傳輸系統,實現光纜與銅纜間相互備份。

解決方案

1、在西部、中部2個氣象設備點的已有電話光端機/ZMUX-3032,分別擴容1路氣象觀測數據模塊,將1路老款Vaisala自動氣象站數據和1路長春自動氣象站數據分別接入到已有電話光端機/ZMUX-3032,通過光纜傳輸?shù)胶焦軜恰?/p>

2、在西、中、東部各增加1套PCM復用設備/ZMUX-3030,將多路氣象觀測站數據統一接入并傳輸;西、中、東部各增加1套調制解調器/SDP-12,通過2線銅纜傳輸1路E1信號。如圖2所示:

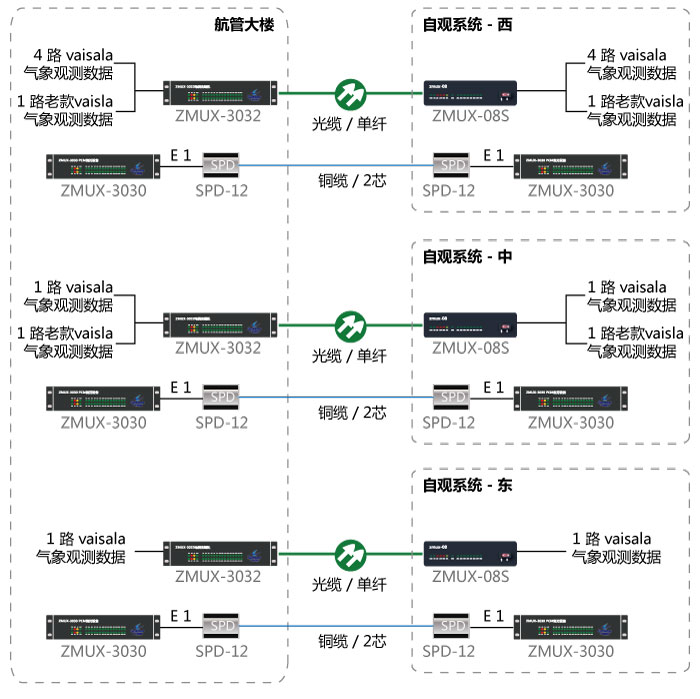

自動氣象觀測系統光纜銅纜備份系統圖

圖2:自動氣象觀測系統光纜銅纜備份系統圖

正常情況下,選用光纜作為主用傳輸方式,銅纜作為備用傳輸方式。當光纜或電話光端機出現故障時,可將氣象觀測數據切換至銅纜進行傳輸,保障用戶業務繼續工作;當光纜或光端機恢復正常后,可將氣象觀測數據切換回光纜進行傳輸,實現光纜與銅纜互為備份。如圖3所示:

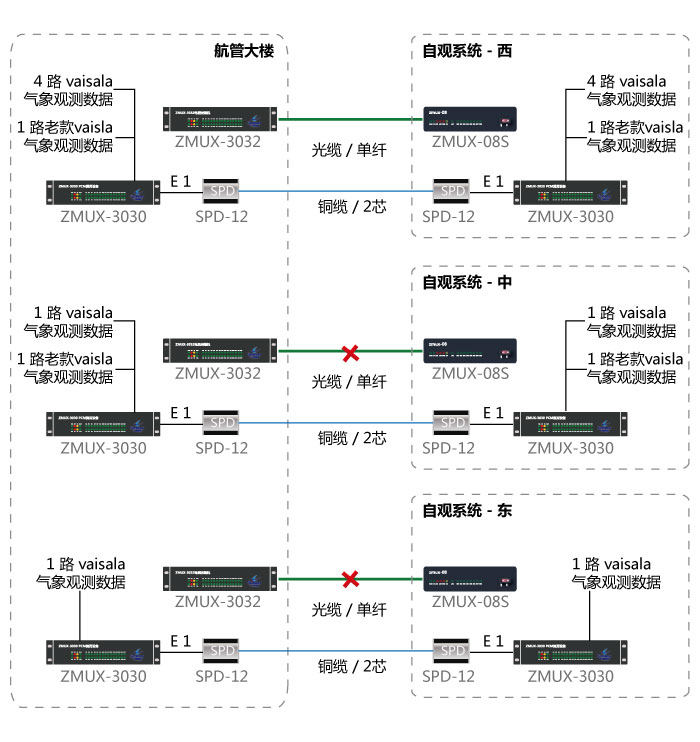

自動氣象觀測系統切換至銅纜傳輸圖

圖3:自動氣象觀測系統切換至銅纜傳輸圖
