多業務接口板

    M30/M32多業務接口板插裝ZMUX-3300平臺的任意一個通用業務板插槽，主要完成電話、音頻、數據、圖像等綜合業務接入，通過復用到1路E1線路 或 光纖傳輸，實現綜合業務信號點對點通信功能。

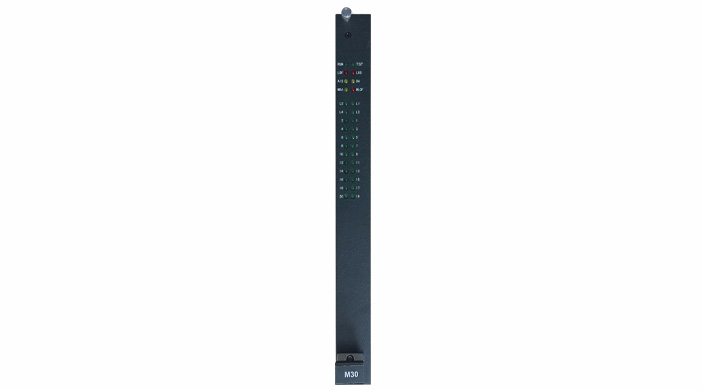

    M30板卡傳輸鏈路為E1電口，M32板卡傳輸鏈路為光纖接口。

    M30/M32板卡均采用模塊化設計，提供10個通用業務模塊插槽，可完全按照客戶要求業務及數量裝配用戶模塊，就像一款專門為客戶量身訂做的產品。設備擴容方便，可有效的支持用戶當前業務需求以及未來業務擴展，為客戶提供了經濟而高效的解決方案。

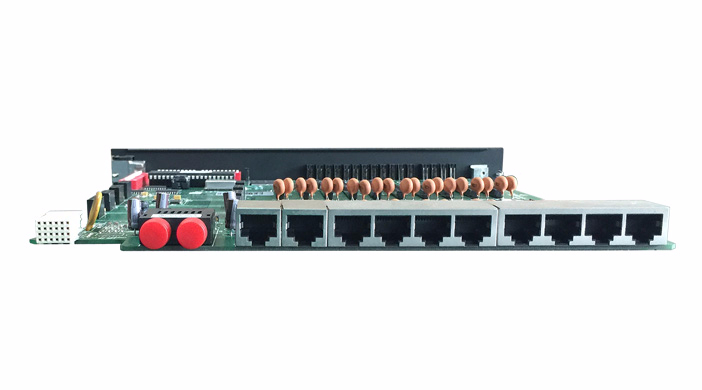

    M30/M32板卡設有10路RJ45端口，完成1~10路通用業務接入。1塊M30/M32板卡可完成一個遠端業務信號綜合接入，對應一個遠端組網通信。每塊M30/M32板卡互相獨立，故障互不影響。即插即用，擴容簡單，維護方便。

技術參數指標

接口類型：E1電口（M30板卡鏈路接口）

接口數量：1路

比特率：2.048 Mbps ± 50ppm

接口阻抗：1) 75歐/非平衡

                 2) 120歐/平衡

線路編碼：HDB3

標準：ITU-T Rec. G.703, G704, G.712

連接器：CC4同軸接頭（75歐/非平衡）；可選 RJ45接頭（120歐/平衡）

接口類型：光纖接口（M32板卡鏈路接口）

接口數量：1路

比特率：16.384Mb/s ± 50ppm

碼型：NRZ + 擾碼

發光功率：>-5dB（長距離） 或 >-12dB（短距離）

接收靈敏度：>-36dB

連接器：雙纖/FC/單模/40Km（標配）；可選單纖/SC/傳輸距離60Km~100Km

接口類型：可選FXO/FXS、2/4線音頻（E&M）、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.24、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k等業務

接口數量：10個

連 接 器：RJ-45
