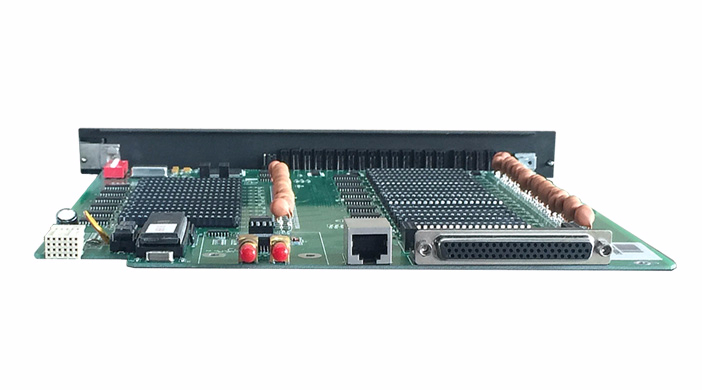

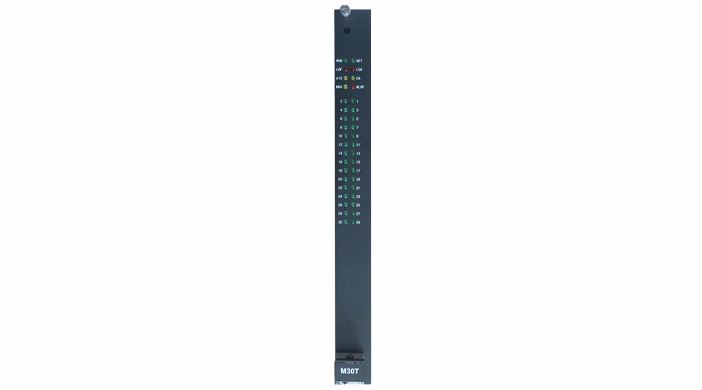

語音接口板

    M30T/M32T語音接口板插裝ZMUX-3300平臺的任意一個通用業務板插槽，主要完成電話業務接入，通過復用到1路E1線路 或 光纖傳輸，實現電話業務信號點對點通信功能。

    M30T板卡傳輸鏈路為E1電口，M32T板卡傳輸鏈路為光纖接口。

    M30T/M32T板卡均采用模塊化設計，提供30個語音模塊插槽，可完全按照客戶要求數量裝配語音模塊。

    M30T/M32T板卡設有1個DB62接口，完成1~30路電話信號接入。1塊M30T/M32T板卡可完成一個遠端1~30路語音信號接入，對應一個遠端組網通信。多塊M30T板卡還可匯聚成1路光信號，通過光纖完成大容量語音信號傳輸。

    每塊M30T/M32T板卡互相獨立，故障互不影響。即插即用，擴容簡單，維護方便。

技術參數指標

接口類型：E1電口（M30T板卡鏈路接口）

接口數量：1路

比特率：2.048 Mbps ± 50ppm

接口阻抗：1) 75歐/非平衡

                 2) 120歐/平衡

線路編碼：HDB3

標準：ITU-T Rec. G.703, G704, G.712

連接器：CC4同軸接頭（75歐/非平衡）；可選 RJ45接頭（120歐/平衡）

接口類型：光纖接口（M32T板卡鏈路接口）

接口數量：1路

比特率：16.384Mb/s ± 50ppm

碼型：NRZ + 擾碼

發光功率：>-5dB（長距離） 或 >-12dB（短距離）

接收靈敏度：>-36dB

連接器：雙纖/FC/單模/40Km（標配）；可選單纖/SC/傳輸距離60Km~100Km

接口類型：可選FXO/FXS、磁石電話、熱線電話

接口數量：30個

連 接 器：DB62
