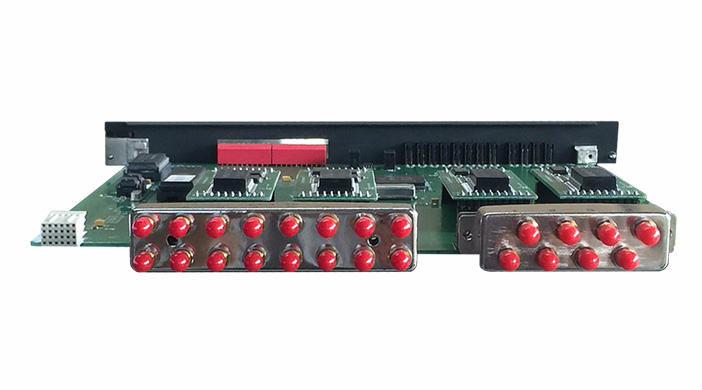

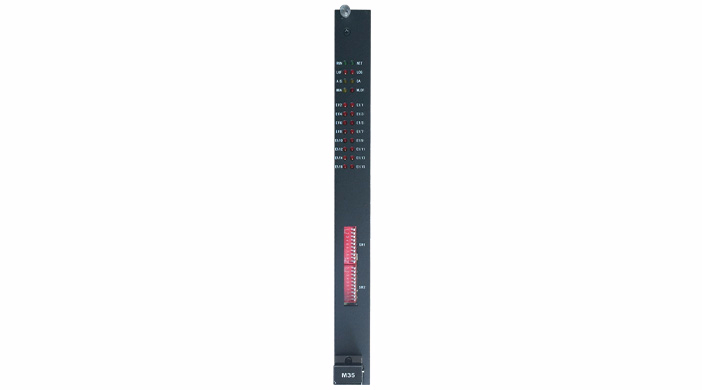

M35交叉連接板插裝ZMUX-3300平臺的任意一個通用業務板插槽，板上設有2個DB37連接頭，每個DB37連接頭可接入1~8路E1信號，共提供16路E1接口，實現16路E1全時隙交叉連接功能。
M35板卡提供靈活的交換網絡，可以實現任意E1之間任意64k信道的無阻塞全交叉連接，具有對隨路信令（CAS）處理能力，可以通過線路提取同步時鐘、或設備內部產生同步時鐘。
技術參數指標
接口類型：E1電口
接口數量：16路
信號速率：2048kbit/s
容差：± 50ppm
接口阻抗：1) 75歐/非平衡
2) 120歐/平衡
接口碼型：HDB3
數字接口電氣特性標準：符合ITU-T G.703建議
抖動轉移特性：符合ITU-T G.823建議
輸入抖動容限：符合ITU-T G.823建議
最小交叉連接解析度為64Kbit/s
隨路信令（CAS）交叉能力
交叉矩陣內置時隙的任意廣播能力
連接器：CC4同軸接頭（75歐/非平衡）；可選 RJ45接頭（120歐/平衡）
