基于IP、光纖、E1傳輸設備

經典三鏈路保護應用案例

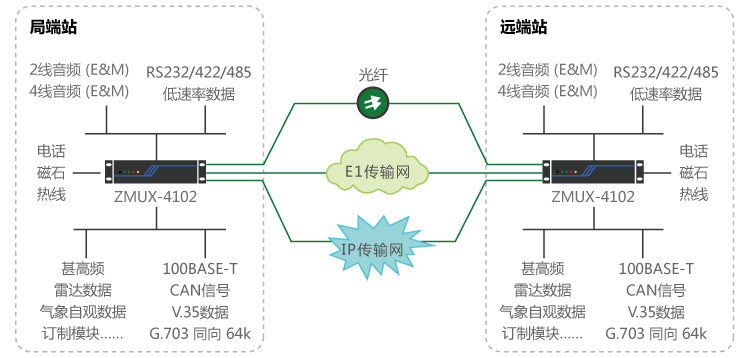

基于IP專線、光纖線路、E1 線路自動切換：遠端站到局端之間，租用運營商IP專線與E1線路、光纖線路，通過接入ZMUX-4102平臺，完成IP專線與E1線、光纖線路自動切換功能，保障甚高頻、雷達數據等業務的安全可靠性傳輸。

安全/SECURITY

確保重要業務傳輸穩定可靠

實現三鏈路自動保護，保障重要業務可靠性傳輸。

IP鏈路保護

光纖鏈路保護

E1鏈路保護

可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、磁石電話、熱線電話、ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據等IO業務板。

產品特點

Product characteristics

增益可調

通過軟件可調增益,可調E&M 信令工作電壓方式等。

雙電源

可選雙電源輸入1+1保護，雙電源板冗余備份。

可選保護

可選雙鏈路或多鏈路自動保護切換，多種保護模式可選。

全系統冗余保護

提供全系統冗余保護能力,有應對各種意外事故的能力。

業務類型多

支持空管與機場多種業務傳輸，ADS-B雷達、VHF甚高頻……

集中監控系統

可選網管功能，自動加載全網設備配置信息，可配置各端口參數，自環檢測等功能。

電源監控

支持局端設備、遠端設備內外置電源板工作狀態的實時監控功能

雙主控保護

可選2塊主控交叉板，提供1+1備份保護。

遠程升級

通過網管平臺對本地設備和遠端設備的軟件在線升級。

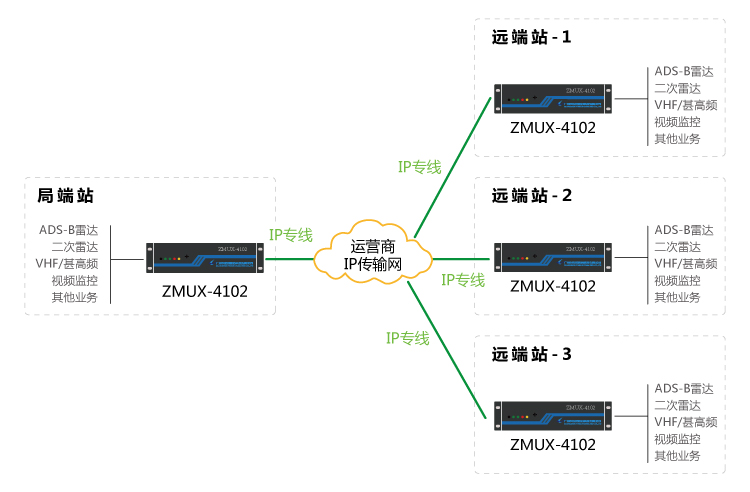

基于IP專線傳輸

典型應用方案

MSTP設備可選IP方式傳輸，可將所有業務信號接入到ZMUX-4102進行統一調度配置，可設置重要業務優先級，保證每路業務信號擁有穩定的帶寬，互不影響，確保重要業務傳輸穩定可靠。

市場部分產品，通過IP方式傳輸時，無法避免以太網傳輸時延、抖動與丟包問題，使得用戶聽到的語音會出現不連貫、延遲甚至中斷的現象，無法為類似甚高頻語音通訊等質量要求很高的業務提供質量保證。該設備針對上述問題進行優化，IP鏈路接口支持傳輸時延優化、抖動緩存吸收、抗丟包等功能，提高傳輸時穩定可靠性，解決甚高頻語音通訊時出現不連貫、延遲甚至中斷的問題。

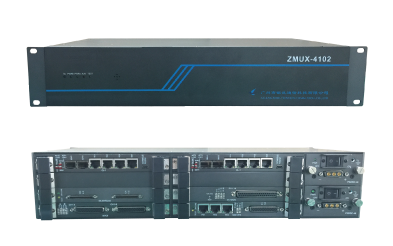

產品簡介

Product Brief

ZMUX-4102 由廣州市銀訊通信科技有限公司自主研發及生產的一款多業務接入與傳輸平臺，可基于IP電路、E1電路、光纖、STM-1/4線路、無線4G、衛星，滿足64K窄帶業務與寬帶數據業務的統一接入、匯聚、交換、傳輸和管理要求，適用于目前IP化與無線傳輸網絡發展趨勢。
