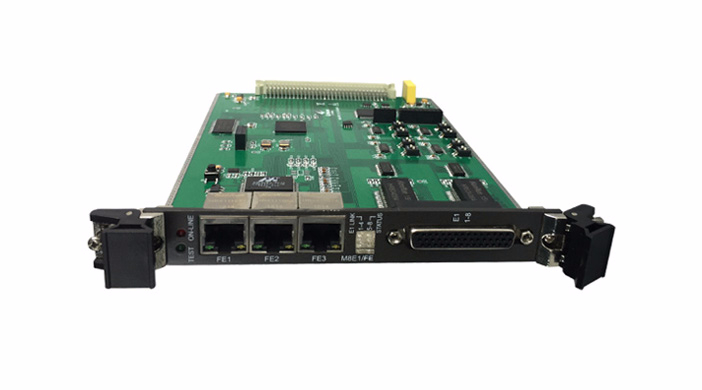

M8E1/FE_ZMUX-4102 E1&FE接口板

M8E1/FE

E1&FE接口板

   M8E1/FE E1&FE接口板可插裝到ZMUX-4102平臺的任意一個IO業務板通用插槽,主要完成1~8路E1信號接入。每路E1接口可用于上行鏈路接口或下行業務接口,并具備8路E1無阻塞的任意時隙交叉連接功能。

    M8E1/FE E1&FE接口板可插裝到ZMUX-4102平臺的任意一個IO業務板通用插槽,設有1個DB44連接頭,提供8路E1接口,可設為上行鏈路接口或下行業務接口使用,完成1~8路E1信號接入,并具備8路E1無阻塞的任意時隙交叉連接功能。

    M8E1/FE板卡還設有3個RJ45端口,提供3路FE接口,每路FE接口可獨立配置參數,可選工作模式:1)上行鏈路接口、2)下行業務接口。支持"auto-negotiation"與"automatic MDI/MDIX crossover"功能,即插即用。內置2層交換功能,支持VLAN功能,當設置VLAN時,每個以太網接口可獨立工作,支持端口限速功能。


技術參數指標

接口類型:E1

接口數量:8路

波特率:2.048 Mbps

接口阻抗:1) 75歐/非平衡

                 2) 120歐/平衡

線路編碼:HDB3

標準:ITU-T Rec. G.703, G704, G.732 (包含CRC-4 及 E bit)

幀結構:1) G.704基礎幀機構 (G732N), 帶/不帶CRC-4,符合ITU-T Rec. G.704

             2) 16時隙復幀結構 (G732S), 帶/不帶CRC-4,符合ITU-T Rec. G.704

             3) 非幀結構 (非成幀模式)

發送電平:1) 平衡:±3V (±10%)

                 2) 非平衡:±2.37V (±10%)

接收電平:0~-6dBm

抖動性能:符合 ITU-T Rec. G.823

浪涌保護:符合ITU-T Rec. K.21

連接器:DB44 (母),1出8E1電纜(選配)


接口類型:以太網接口(FE1、FE2、FE3)

接口數量:3個

接口類型:10/100BaseT以太網 (10M/100M自適應 與 平行/交叉網線自適應)

雙工模式:半雙工/全雙工

工作模式:1) 上行鏈路接口

                 2) 下行業務接口

                 *任意以太網接口可配置上述其中一種工作模式

網絡標準:IEEE 802.3u、802.3x、802.1p and 802.1Q

VLAN:1) 基于IEEE 802.1Q

            2) 基于以太網端口

VLAN標簽:最大支持64個

端口限速:0 (出廠默認,不限速)、8k、256k、512k、1M、2M、8M

抖動吸收:2.5ms ~ 200ms

連 接 器:RJ-45
